PANEL TEJA DE CUBIERTA

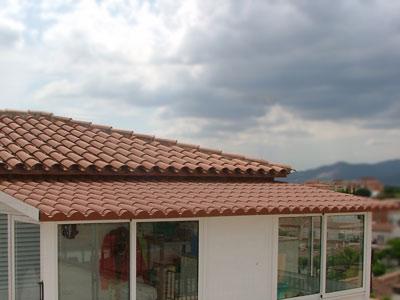

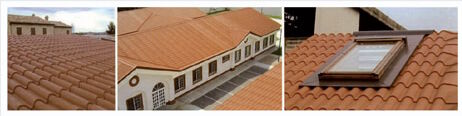

El nuevo Panel Sándwich TEJA es la solución más práctica para las cubiertas de edificios residenciales. En él se combinan todas las ventajas de los paneles sándwich industriales, pero con un acabado tipo teja, con las siguientes ventajas:



- Respeto estético al entorno urbanístico en zonas residenciales



- Facilidad y rapidez de montaje



- Sin mantenimiento

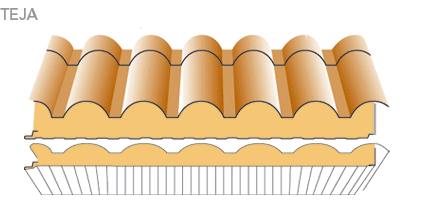

Panel autoportante compuesto por dos chapas metálicas conformadas y un núcleo aislante de espuma de poliuretano.

Estos Paneles teja se utilizan en cubiertas con una pendiente mínima del 10%.

La estructura portante puede ser en acero, en hormigón o madera.



La configuración de la chapa exterior se asemeja a la forma de la teja, dando al panel un aspecto agradable. La chapa exterior es en acero galvanizado prelacado. La fijación es vista.

El color en las variantes del acero es en color rojo teja (Ral 8004), en Albero envejecido, en Teja envejecida y en Color Pizarra (Ral 7022).



La chapa interior del panel es en acero galvanizado prelacado.



El espesor constante del aislamiento mejora el confort interior del edificio y es altamente eficiente para aislar el interior del edificio de los efectos de la radiación solar y del frío.

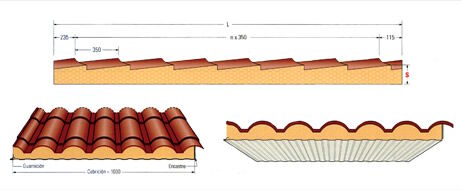

Los paneles se sirven en 1000 mm de ancho y sus longitudes estándar son:



Longitud del panel 6.650 mm. 18 tejas internas + (235/115)

Longitud del panel 5.600 mm. 15 tejas internas + (235/115)

Longitud del panel 4.900 mm. 13 tejas internas + (235/115)

Longitud del panel 4.200 mm. 11 tejas internas + (235/115)

Longitud del panel 3.500 mm.   9 tejas internas + (235/115)

CARACTERÍSTICAS TÉCNICAS



Cara interior:

Fabricado en chapa de acero según Norma EN 10326

Espesor: 0,5 mm.



Aislamiento:

Poliuretano expandido

Espesor medio: 60 mm



Cara exterior:

Fabricado en chapa de acero según Norma EN 10326

Espesor: 0,5 mm

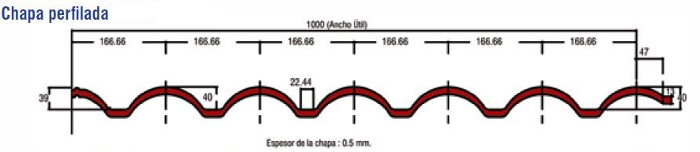

Superficie:

Ondulada, paso de onda 166,66 mm



Profundidad de onda 40 mm

Lacado con primer epoxídico de espesor no inferior a 5 micras y con una pintura de acabado color RAL 8004, brillo gloss (cobre excluido).

ACABADOS

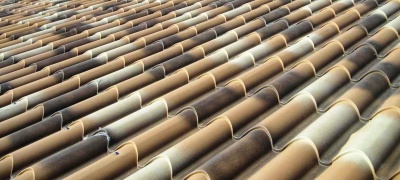

TEJA ALBERO ENVEJECIDO

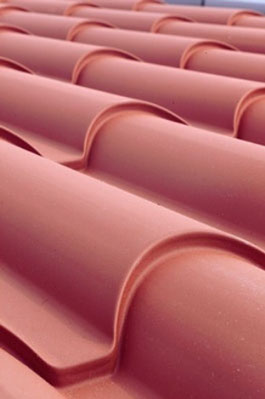

TEJA TRADICIONAL

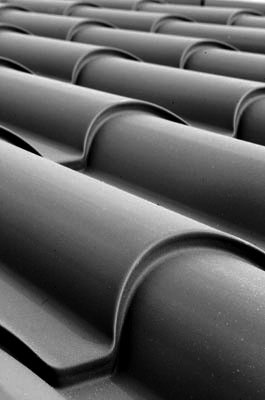

TEJA COLOR PIZARRA ( RAL 7022 )

Panel teja albero envejecida

Panel teja albero tracional

Panel teja pizarra

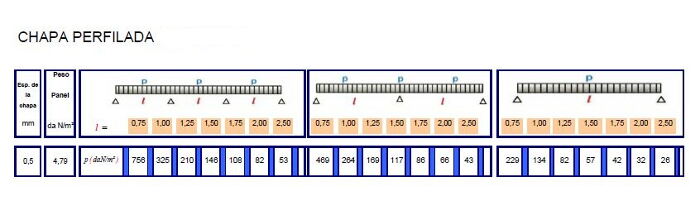

TABLA DE CARGAS ADMISIBLES



Valores garantizados con espesores de acero 0,5+0,5mm.



Las luces l en metros correspondientes a las sobrecargas p(daN/m²) uniformemente distribuidas, se han obtenido en las pruebas de carga efectuadas en nuestros laboratorios y garantizan simultáneamente una flecha f l /200 y un coeficiente de seguridad conforme con los prescrito por las normas UEAtc para paneles sándwich y que han sido elaboradas y son de aplicación por las principales entidades certificadoras europeas.

ACCESORIOS
